[ Windows DDP ] Windows 內核函式 : 核心模式下的登錄表操作 (Part1)

前言 :
在驅動程式開發中, 經常會用到對登錄表的操作. 與 Win32 API 不同, DDK 提供另外一套對登錄表操作的相關函式. 首先明確一下登錄表裡的幾個概念 :


* 登錄表項目 : 登錄表中的一個專案, 類似目錄的概念. 每個項目儲存多個二元結構, 鍵名-鍵值. 每個項目可以有若干個子項.
* 登錄表子項 : 類似於目錄中的子目錄.
* 鍵名 : 透過鍵名可以尋找到對應的鍵值.
* 鍵值類型 : 每個鍵值儲存的時候有不同類型, 可以是整數或是字串等資料.
* 鍵值 : 鍵名下對應儲存的資料.

新建關閉登錄表 :
和檔案操作類似, 對登錄表操作首先要先獲取一個登錄表控制碼. 對登錄表的操作都需要根據這個控制碼進行操作. 可以透過 ZwCreateKey 函式獲得打開的登錄表控制碼. 這個函式打開登錄表後, 返回一個操作控制碼. 其宣告如下 :

- Syntax :

view plaincopy to clipboardprint?

1. NTSTATUS ZwCreateKey(
2.   __out       PHANDLE KeyHandle,
3.   __in        ACCESS_MASK DesiredAccess,
4.   __in        POBJECT_ATTRIBUTES ObjectAttributes,
5.   __reserved  ULONG TitleIndex,
6.   __in_opt    PUNICODE_STRING Class,
7.   __in        ULONG CreateOptions,
8.   __out_opt   PULONG Disposition
9. );

參數說明 :

* KeyHandle : 獲得登錄表的控制碼
* DesiredAccess : 存取權限, 一般設置為 KEY_ALL_ACCESS.
* ObjectAttributes : OBJECT_ATTRIBUTES 資料結構.
* TitleIndex : 很少用到, 一般設置為 0.
* Class : 一般很少用到, 一般設置為 NULL.
* CreateOptions : 新建時的選項, 一般是設置為 REG_OPTION_NON_VOLATILE.
* Disposition : 返回是新建成功還是打開成功. 返回值是 REG_CREATED_NEW_KEY 或者是 REG_OPENED_EXISTING_KEY.

如果 ZwCreateKey 指定的項目不存在, 則直接新建這個項目, 並利用 Disposition 參數返回 REG_CREATED_NEW_KEY. 如果該專案已經存在, Disposition 參數返回 REG_OPENED_EXISTING_KEY. 以下程式演示如何使用 ZwCreateKey 函式打開登錄表, 在這裡透過 巨集 InitializeObjectAttributes 初始化 OBJECT_ATTRIBUTES 資料結構 :

- Driver.cpp (CreateRegTest 函式) : 對登陸表進行開啟關閉操作

view plaincopy to clipboardprint?

1. #define  MY_REG_SOFTWARE_KEY_NAME       L"\\Registry\\Machine\\Software\\Zhangfan"
2. #pragma INITCODE
3. VOID CreateRegTest()
4. {
5.     //新建或打開某登錄表項目
6.     UNICODE_STRING RegUnicodeString;
7.     HANDLE hRegister;
8.
9.     //初始化UNICODE_STRING字串
10.     RtlInitUnicodeString( &RegUnicodeString,
11.         MY_REG_SOFTWARE_KEY_NAME);
12.
13.     OBJECT_ATTRIBUTES objectAttributes;
14.     //初始化objectAttributes
15.     InitializeObjectAttributes(&objectAttributes,
16.                             &RegUnicodeString,
17.                             OBJ_CASE_INSENSITIVE,//對大小寫敏感
18.                             NULL,
19.                             NULL );
20.     ULONG ulResult;
21.     //新建或帶開登錄表項目
22.     NTSTATUS ntStatus = ZwCreateKey( &hRegister,
23.                             KEY_ALL_ACCESS,
24.                             &objectAttributes,
25.                             0,
26.                             NULL,
27.                             REG_OPTION_NON_VOLATILE,
28.                             &ulResult);
29.
30.     if (NT_SUCCESS(ntStatus))
31.     {
32.         //判斷是被新新建，還是已經被新建
33.         if(ulResult==REG_CREATED_NEW_KEY)
34.         {
35.             KdPrint(("The register item is created\n"));
36.         }else if(ulResult==REG_OPENED_EXISTING_KEY)
37.         {
38.             KdPrint(("The register item has been created,and now is opened\n"));
39.         }
40.     }
41.
42.     //(2)新建或打開某登錄表項目的子項
43.     UNICODE_STRING subRegUnicodeString;
44.     HANDLE hSubRegister;
45.
46.     //初始化UNICODE_STRING字串
47.     RtlInitUnicodeString( &subRegUnicodeString,
48.         L"SubItem");
49.
50.     OBJECT_ATTRIBUTES subObjectAttributes;
51.     //初始化subObjectAttributes
52.     InitializeObjectAttributes(&subObjectAttributes,
53.                             &subRegUnicodeString,
54.                             OBJ_CASE_INSENSITIVE,//對大小寫敏感
55.                             hRegister,
56.                             NULL );
57.     //新建或帶開登錄表項目
58.     ntStatus = ZwCreateKey( &hSubRegister,
59.                             KEY_ALL_ACCESS,
60.                             &subObjectAttributes,
61.                             0,
62.                             NULL,
63.                             REG_OPTION_NON_VOLATILE,
64.                             &ulResult);
65.
66.     if (NT_SUCCESS(ntStatus))
67.     {
68.         //判斷是被新建，還是已經被新建
69.         if(ulResult==REG_CREATED_NEW_KEY)
70.         {
71.             KdPrint(("The sub register item is created\n"));
72.         }else if(ulResult==REG_OPENED_EXISTING_KEY)
73.         {
74.             KdPrint(("The sub register item has been created,and now is opened\n"));
75.         }
76.     }
77.
78.     //關閉登錄表控制碼
79.     ZwClose(hRegister);
80.     ZwClose(hSubRegister);
81. }

底下是執行結果 :


打開登錄表 :
ZwCreateKey 函式既可以新建登錄表項, 也可以打開登錄表. 為了簡化打開登錄表項, DDK 提供了內核函式 ZwOpenKey 以簡化打開操作. 如果 ZwOpenKey 指定的項目不存在, 並不會新增這個項目, 而是返回一個錯誤狀態. 該函式宣告如下 :

- Syntax :

view plaincopy to clipboardprint?

1. NTSTATUS ZwOpenKey(
2.   __out  PHANDLE KeyHandle,
3.   __in   ACCESS_MASK DesiredAccess,
4.   __in   POBJECT_ATTRIBUTES ObjectAttributes
5. );

參數說明 :

* KeyHandle : 返回被打開的控制碼
* DesiredAccess : 打開的權限, 一般設為 KEY_ALL_ACCESS
* ObjectAttributes : OBJECT_ATTRIBUTES 資料結構, 指示打開的狀態.

ZwOpenKey 的參數比 ZwCreateKey 的參數簡化, 程式設計師使用起來比較方便, 下面代碼演示如何使用 ZwOpenKey 打開登錄表 :

- Driver.cpp (OpenRegTest 函式) : 打開登錄表

view plaincopy to clipboardprint?

1. #pragma INITCODE
2. VOID OpenRegTest()
3. {
4.     UNICODE_STRING RegUnicodeString;
5.     HANDLE hRegister;
6.
7.     //初始化UNICODE_STRING字串
8.     RtlInitUnicodeString( &RegUnicodeString,
9.         MY_REG_SOFTWARE_KEY_NAME);
10.
11.     OBJECT_ATTRIBUTES objectAttributes;
12.     //初始化objectAttributes
13.     InitializeObjectAttributes(&objectAttributes,
14.                             &RegUnicodeString,
15.                             OBJ_CASE_INSENSITIVE,//對大小寫敏感
16.                             NULL,
17.                             NULL );
18.     //打開登錄表
19.     NTSTATUS ntStatus = ZwOpenKey( &hRegister,
20.                             KEY_ALL_ACCESS,
21.                             &objectAttributes);
22.
23.     if (NT_SUCCESS(ntStatus))
24.     {
25.         KdPrint(("Open register successfully\n"));
26.     }
27.
28.     ZwClose(hRegister);
29. }

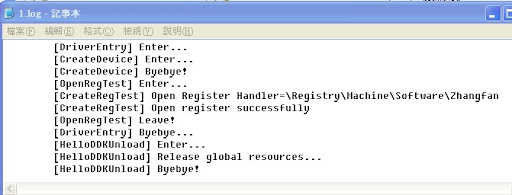

底下是執行結果 :


添加, 修改登錄表鍵值 :
打開登錄表的控制碼後, 就可以對該項進行設置和修改了. 登錄表示以二元型式儲存的, 即 "鍵名" 與 "鍵值". 透過鍵名設定鍵值, 而鍵值可以劃分為以下幾類 :

在添加和修改登錄表鍵值的時候, 要分類進行添加與修改. DDK 提供了 ZwSetValueKey 函式 來完成這個任務, 其宣告如下 :

- Syntax :

view plaincopy to clipboardprint?

1. NTSTATUS ZwSetValueKey(
2.   __in      HANDLE KeyHandle,
3.   __in      PUNICODE_STRING ValueName,
4.   __in_opt  ULONG TitleIndex,
5.   __in      ULONG Type,
6.   __in_opt  PVOID Data,
7.   __in      ULONG DataSize
8. );

參數說明 :

* KeyHandle : 登錄表控制碼
* ValueName : 要新建或修改的鍵名
* TitleIndex : 很少用, 一般設為 0.

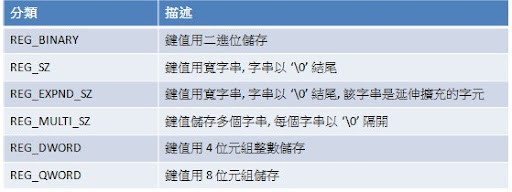

* Type : 在上表選擇一種類型.
* DataSize : 記錄鍵值資料的大小

使用 ZwSetValueKey 函式的時候, 如果指定的鍵名不存在, 則直接新建. 如果指定鍵名已經存在, 則對已有鍵值進行修改. 當新建或者修改鍵值時後, 根據上表定義不同類型, Data 應該指向不同的資料結構, 並且用 DataSize 指明資料大小. 例如 REG_DWORD 類型, 對應的資料大小就是 4, REG_QWORD 資料類型, 資料大小就是 8, 如果是 REG_SZ, 資料長度是字串長度的兩倍加上兩個位元組, 下面程式碼演示如何些改與設置鍵值 :

- Driver.cpp (SetRegTest 函式) : 對鍵值進行操作

view plaincopy to clipboardprint?

1. #pragma INITCODE
2. VOID SetRegTest()
3. {
4.     UNICODE_STRING RegUnicodeString;
5.     HANDLE hRegister;
6.
7.     //初始化UNICODE_STRING字串
8.     RtlInitUnicodeString( &RegUnicodeString,
9.         MY_REG_SOFTWARE_KEY_NAME);
10.
11.     OBJECT_ATTRIBUTES objectAttributes;
12.     //初始化objectAttributes
13.     InitializeObjectAttributes(&objectAttributes,
14.                             &RegUnicodeString,
15.                             OBJ_CASE_INSENSITIVE,//對大小寫敏感
16.                             NULL,
17.                             NULL );
18.     //打開登錄表
19.     NTSTATUS ntStatus = ZwOpenKey( &hRegister,
20.                             KEY_ALL_ACCESS,
21.                             &objectAttributes);
22.
23.     if (NT_SUCCESS(ntStatus))
24.     {
25.         KdPrint(("Open register successfully\n"));
26.     }
27.
28.     UNICODE_STRING ValueName;
29.     //初始化ValueName
30.     RtlInitUnicodeString( &ValueName, L"REG_DWORD value");
31.
32.     //設置REG_DWORD子鍵
33.     ULONG ulValue = 1000;
34.     ZwSetValueKey(hRegister,
35.                 &ValueName,
36.                 0,
37.                 REG_DWORD,
38.                 &ulValue,
39.                 sizeof(ulValue));
40.
41.     //初始化ValueName
42.     RtlInitUnicodeString( &ValueName, L"REG_SZ value");
43.     WCHAR* strValue = L"hello world";
44.
45.     //設置REG_SZ子鍵
46.     ZwSetValueKey(hRegister,
47.                 &ValueName,
48.                 0,
49.                 REG_SZ,
50.                 strValue,
51.                 wcslen(strValue)*2+2);
52.
53.
54.     //初始化ValueName
55.     RtlInitUnicodeString( &ValueName, L"REG_BINARY value");
56.
57.     UCHAR buffer[10];
58.     RtlFillMemory(buffer,sizeof(buffer),0xFF);
59.
60.     //設置REG_MULTI_SZ子鍵
61.     ZwSetValueKey(hRegister,
62.                 &ValueName,
63.                 0,
64.                 REG_BINARY,
65.                 buffer,
66.                 sizeof(buffer));
67.
68.     //關閉登錄表控制碼
69.     ZwClose(hRegister);
70. }

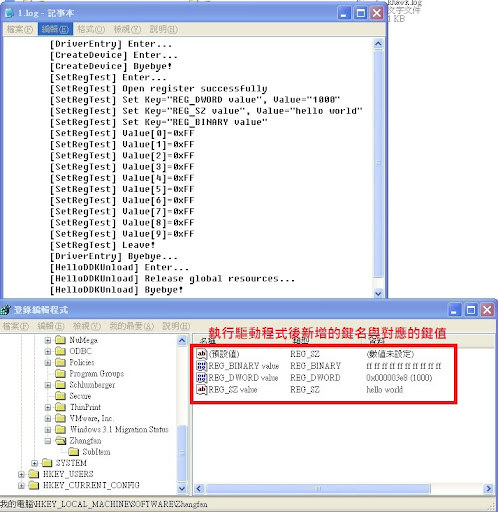

執行結果如下所示 :


查詢登錄表 :
驅動程式中有時需要對登錄表的項進行查詢, 從而獲取登錄表的鍵值. DDK 提供 ZwQueryValueKey 函式可以完成這個任務, 其宣告如下 :

- Syntax :

view plaincopy to clipboardprint?

1. NTSTATUS ZwQueryValueKey(
2.   __in       HANDLE KeyHandle,
3.   __in       PUNICODE_STRING ValueName,
4.   __in       KEY_VALUE_INFORMATION_CLASS KeyValueInformationClass,
5.   __out_opt  PVOID KeyValueInformation,
6.   __in       ULONG Length,
7.   __out      PULONG ResultLength
8. );

參數說明 :

* KeyHandle : 打開的登錄表控制碼
* ValueName : 要查詢的鍵名
* KeyValueInformationClass : 根據 KeyValueInformation 的不同選擇不同的查詢類別.
* KeyValueInformation : 選擇一種查詢類別. (如 KeyValueBasicInformation)
* Length : 要查資料的長度.
* ResultLength : 實際查詢資料的長度.

使用 ZwQueryValueKey 函式查詢登錄表單時, 需要用 KeyValueInformationClass 選擇一種查詢方式, 這可以是 KeyValueBasicInformation, KeyValueFullInformation 或者 KeyValuePartialInformation 中的一種. 這分別代表查詢基本資訊, 查詢全部資訊和查詢部分資訊, 每種查詢資訊會有對應的一種資料結構獲得查詢結果. 一般是選擇 KeyValuePartialInformation 就可以查詢鍵值的資料, 它對應查詢資料結構是 KEY_VALUE_PARTIAL_INFORMATION :

- Syntax :

view plaincopy to clipboardprint?

1. typedef struct _KEY_VALUE_PARTIAL_INFORMATION {
2.   ULONG TitleIndex;
3.   ULONG Type;
4.   ULONG DataLength;
5.   UCHAR Data[1];
6. } KEY_VALUE_PARTIAL_INFORMATION, *PKEY_VALUE_PARTIAL_INFORMATION;

KEY_VALUE_PARTIAL_INFORMATION 的資料結構長度不固定, 所以首先要確定這個長度, 一般使用 ZwQueryValueKey 分為四個步驟 :

1. 用 ZwQueryValueKey 獲取這個資料結構的長度
2. 分配如此長度的記憶體, 用來查詢.
3. 再次呼叫 ZwQueryValueKey, 獲取鍵值.
4. 回收記憶體.

以下是針對查詢登錄表的示範程式碼 :

- Driver.cpp () : 查詢登錄表

view plaincopy to clipboardprint?

1. #pragma INITCODE
2. VOID QueryRegTest()
3. {
4.     UNICODE_STRING RegUnicodeString;
5.     HANDLE hRegister;
6.
7.     //初始化UNICODE_STRING字串
8.     RtlInitUnicodeString( &RegUnicodeString,
9.         MY_REG_SOFTWARE_KEY_NAME);
10.
11.     OBJECT_ATTRIBUTES objectAttributes;
12.     //初始化objectAttributes
13.     InitializeObjectAttributes(&objectAttributes,
14.                             &RegUnicodeString,
15.                             OBJ_CASE_INSENSITIVE,//對大小寫敏感
16.                             NULL,
17.                             NULL );
18.     //打開登錄表
19.     NTSTATUS ntStatus = ZwOpenKey( &hRegister,
20.                             KEY_ALL_ACCESS,
21.                             &objectAttributes);
22.
23.     if (NT_SUCCESS(ntStatus))
24.     {
25.         KdPrint(("Open register successfully\n"));
26.     }
27.
28.     UNICODE_STRING ValueName;
29.     //初始化ValueName
30.     RtlInitUnicodeString( &ValueName, L"REG_DWORD value");
31.
32.     //讀取REG_DWORD子鍵
33.     ULONG ulSize;
34.     ntStatus = ZwQueryValueKey(hRegister,
35.                 &ValueName,
36.                 KeyValuePartialInformation ,
37.                 NULL,
38.                 0,
39.                 &ulSize);
40.
41.     if (ntStatus==STATUS_OBJECT_NAME_NOT_FOUND || ulSize==0)
42.     {
43.         ZwClose(hRegister);
44.         KdPrint(("The item is not exist\n"));
45.         return;
46.     }
47.     PKEY_VALUE_PARTIAL_INFORMATION pvpi =
48.         (PKEY_VALUE_PARTIAL_INFORMATION)
49.         ExAllocatePool(PagedPool,ulSize);
50.
51.     ntStatus = ZwQueryValueKey(hRegister,
52.                 &ValueName,
53.                 KeyValuePartialInformation ,
54.                 pvpi,
55.                 ulSize,
56.                 &ulSize);
57.     if (!NT_SUCCESS(ntStatus))
58.     {
59.         ZwClose(hRegister);
60.         KdPrint(("Read regsiter error\n"));
61.         return;
62.     }
63.     //判斷是否為REG_DWORD類型
64.     if (pvpi->Type==REG_DWORD && pvpi->DataLength==sizeof(ULONG))
65.     {
66.         PULONG pulValue = (PULONG) pvpi->Data;
67.         KdPrint(("The value:%d\n",*pulValue));
68.     }
69.
70.     ExFreePool(pvpi);
71.
72.     //初始化ValueName
73.     RtlInitUnicodeString( &ValueName, L"REG_SZ value");
74.     //讀取REG_SZ子鍵
75.     ntStatus = ZwQueryValueKey(hRegister,
76.                 &ValueName,
77.                 KeyValuePartialInformation ,
78.                 NULL,
79.                 0,
80.                 &ulSize);
81.
82.     if (ntStatus==STATUS_OBJECT_NAME_NOT_FOUND || ulSize==0)
83.     {
84.         ZwClose(hRegister);
85.         KdPrint(("The item is not exist\n"));
86.         return;
87.     }
88.     pvpi =
89.         (PKEY_VALUE_PARTIAL_INFORMATION)
90.         ExAllocatePool(PagedPool,ulSize);
91.
92.     ntStatus = ZwQueryValueKey(hRegister,
93.                 &ValueName,
94.                 KeyValuePartialInformation ,
95.                 pvpi,
96.                 ulSize,
97.                 &ulSize);
98.     if (!NT_SUCCESS(ntStatus))
99.     {
100.         ZwClose(hRegister);
101.         KdPrint(("Read regsiter error\n"));
102.         return;
103.     }
104.     //判斷是否為REG_SZ類型
105.     if (pvpi->Type==REG_SZ)
106.     {
107.         KdPrint(("The value:%S\n",pvpi->Data));
108.     }
109.
110.     ZwClose(hRegister);
111. }

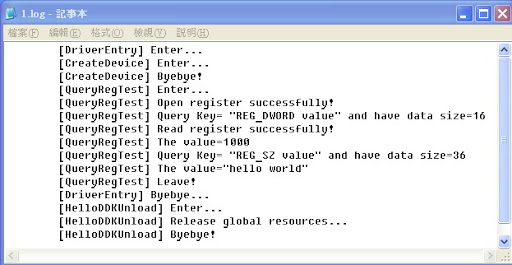

底下是執行結果 :


補充說明 :
* Windows內核函數(3)-Windows驅動開發詳解筆記，註冊表操作
* [ Windows DDP ] Windows 內核函式 : 核心模式下的登錄表操作 (Part2)
