[ Algorithm ] Hierarchy Clustering : Complete-link


前言 :
在 Hierarchical Agglomerative Clustering (HAC) 中通常會先建立 K 個 Clusters (K 需事先決定), 接著計算最接近的 cluster pair 合成新的 node, 並依此邏輯逐序形成 Hierarchical Clustering Tree. 示意圖如下 :


問題是怎麼決定 Cluster 的距離或相似程度? 通常有幾種方案 :
* Single-link
Similarity of the most cosine-similar (single-link). 即在兩個 Cluster 的集合中, 找出最接近的兩點. 當作兩個 Cluster 的相似程度.

* Complete-link
Similarity of the "furthest" points, the least cosinesimilar. 即在兩個 Cluster 的集合中, 找出最遠的兩點距離 d 當作兩個 Cluster 的相似程度. 這樣可以保證這兩個集合合併後, 任何一個 pair 的距離不會大於 d.

* Centroid
Clusters whose centroids (centers of gravity) are the most cosine-similar

* Average-link
Average cosine between pairs of elements.

這邊我們要來介紹 Complete-link 的演算法.

Complete-link 說明 :
在 Complete-link 計算兩個 Cluster 的相似程度或距離時, 取的是兩兩 Cluster (ci, cj) 形成的集合中最遠的兩點, 公式如下 :


當最近或最相似的兩個的兩個 Cluster ci, cj 找到後, 另外一個 Cluster ck 與這個合成的 Cluster 的距離則為 :


而這樣的方法會讓合成的 Cluster 更為緊密. 接著我們會來看一個簡單範例.

Complete-link 範例 :
考慮我們有 A-F 共 6 個 Clusters, 接著我們計算兩兩間個 Similarity 並依高到低排序如下表 :


Step1 : 從表中取出第一個 Pair AF, 因為是第一個 Pair 所以完成第一個 Node


Step2 : 從表中取出下一個 Pair AE, 因為 A 與 Node AF 有重疊故計算 Pair AE 與 Node AF 的 Similarity. 但 EF 還沒出現在 Touched Pairs 中 (可以知道 EF 的 Similarity 較目前所有 Touched Pairs 小) , 故不做任何處理.


Step3 : 從表中取出下一個 Pair BF, 因為 F 與 Node AF 有重疊故計算 Pair BF 與 Node AF 的 Similarity. 但 AB 還沒出現在 Touched Pairs 中, 不做處理.

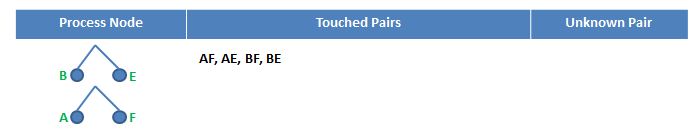

Step4 : 從表中取出下一個 Pair BE, 因為沒有任何 Node 與之有重疊, 故將 BE 形成一個新的 Node.


Step5 : 從表中取出下一個 Pair AD, 因為 A 與 Node AF 有重疊故計算 Pair AD 與 Node AF 的 Similarity. 但 DF 還沒出現在 Touched Pairs, 不做處理.


Step6 : 從表中取出下一個 Pair AC, 因為 A 與 Node AF 有重疊故計算 Pair AD 與 Node AF 的 Similarity. 但 CF 還沒出現在 Touched Pairs, 不做處理.


Step7 : 從表中取出下一個 Pair BD, 因為 B 與 Node BE 有重疊故計算 Pair BD 與 Node BE 的 Similarity. 但 DE 還沒出現在 Touched Pairs, 不做處理.


Step8 : 從表中取出下一個 Pair CE, 因為 E 與 Node BE 有重疊故計算 Pair CE 與 Node BE 的 Similarity. 但 BC 還沒出現在 Touched Pairs, 不做處理.


Step9 : 從表中取出下一個 Pair BC, 因為 B 與 Node BE 有重疊故計算 Pair BC 與 Node BE 的 Similarity. 因為 BC 與 BE 的 Pairs 組合 (BC, BE, CE) 都已經出現在 Touched Pairs, 故將 C 加到 Node BE 中 :


Step10 : 從表中取出下一個 Pair DE, 因為 E 與 Node BCE 有重疊故計算 Pair DE 與 Node BCE 的 Similarity. 但 CD 還沒出現在 Touched Pairs, 不做處理.

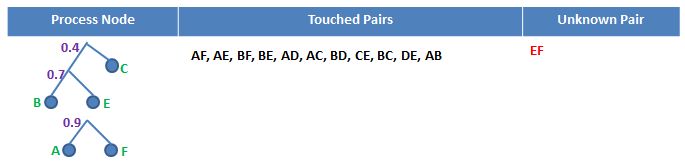

Step11 : 從表中取出下一個 Pair AB, 因為 A 出現在 Node AF 中; B 出現在 Node BCE 中, 故計算 Node AF 與 Node BCE 的 Similarity. 但 EF 還沒出現在 Touched Pairs, 不做處理.


Step12 : 從表中取出下一個 Pair CD, 因為 C 出現在 Node BCE 中, 故計算 Pair CD 與 Node BCE 的 Similarity = min(BC=0.4, CE=0.5, BD=0.5, CD=0.3, DE=0.4) = 0.3 :


Step13 : 從表中取出下一個 Pair EF, 因為 F 出現在 Node AF 中; E 出現在 Node BCDE 中, 故計算 Node AF 與 Node BCDE 的 Similarity. 但 CF 還沒出現在 Touched Pairs, 不做處理.


Step14 : 從表中取出下一個 Pair CF, 因為 F 出現在 Node AF 中; C 出現在 Node BCDE 中, 故計算 Node AF 與 Node BCDE 的 Similarity. 但 DF 還沒出現在 Touched Pairs, 不做處理.


Step15 : 從表中取出下一個 Pair DF, 因為 F 出現在 Node AF 中; D 出現在 Node BCDE 中, 故計算 Node AF 與 Node BCDE 的 Similarity=0.1 (因為 DF 是最後一個 Pair=0.1).


範例代碼 :
底下為上述 Complete-link 演算法的實作, 提供參考 :
- CompleteLink.java :
  1. package john.cluster.hierarchical;
  2.
  3. import java.util.Comparator;
  4. import java.util.HashSet;
  5. import java.util.LinkedList;
  6. import java.util.List;
  7. import java.util.PriorityQueue;
  8. import java.util.Set;
  9. import java.util.TreeSet;
  10. import john.cluster.hierarchical.proto.ILink;
  11.
  12. public class CompleteLink implements ILink{
  13.     private PriorityQueue pcList = new PriorityQueue(10new PCComparator());
  14.     private Node root = null;
  15.
  16.     public CompleteLink(){}
  17.     public CompleteLink(PairClr... pcs){
  18.         for(PairClr pc:pcs) pcList.add(pc);
  19.     }
  20.
  21.     public void addPairCluster(String name, float sim)
  22.     {
  23.         pcList.add(new PairClr(name, sim));
  24.     }
  25.
  26.     @Override
  27.     public void compute(){
  28.         Set touchPairSet = new HashSet();
  29.         List nodeList = new LinkedList();
  30.         while(pcList.size()>0)
  31.         {
  32.             PairClr pc = pcList.poll();
  33.             //System.out.printf("\t[Info] Deal PairClr=%s=%f...\n", pc.name, pc.sim);
  34.             touchPairSet.add(pc);
  35.             if(nodeList.size()==0)
  36.             {
  37.                 char chs[] = pc.toCharArray();
  38.                 Node n1 = new Node(new Character(chs[0]));
  39.                 //System.out.printf("\t[Info] Test n1 %d\n", n1.cls.size());
  40.                 Node n2 = new Node(new Character(chs[1]));
  41.                 //System.out.printf("\t[Info] Test n2 %d\n", n2.cls.size());
  42.                 Node root = new Node(pc.sim);
  43.                 root.addChildNode(n1); root.addChildNode(n2);
  44.                 nodeList.add(root);
  45.                 //System.out.printf("\t[Info] Test %d\n", root.cls.size());
  46.             }
  47.             else
  48.             {
  49.                 int vd = -1;
  50.                 Node targetNode1 = null;
  51.                 Node targetNode2 = null;
  52.                 for(Node n:nodeList)
  53.                 {
  54.                     vd = n.validate(pc);
  55.                     //System.out.printf("\t[Info] Node=%s ; PC=%s ; vd=%d\n", n , pc,  vd);
  56.                     if(vd>0)
  57.                     {
  58.                         if(targetNode1==null) targetNode1 = n;
  59.                         else {
  60.                             targetNode2 = n;
  61.                             break;
  62.                         }
  63.                     }
  64.                     else if(vd==0)
  65.                     {
  66.                         break;
  67.                     }
  68.                     else continue;
  69.                 }
  70.
  71.                 if(targetNode1!=null && targetNode2!=null)
  72.                 {
  73.                     // Two nodes involve
  74.                     Set cls = new HashSet();
  75.                     cls.addAll(targetNode1.cls);
  76.                     cls.addAll(targetNode2.cls);
  77.                     if(isCover(cls, touchPairSet))
  78.                     {
  79.                         Node root = new Node(pc.sim);
  80.                         root.addChildNode(targetNode2);
  81.                         root.addChildNode(targetNode1);
  82.                         nodeList.remove(targetNode2);
  83.                         nodeList.remove(targetNode1);
  84.                         nodeList.add(root);
  85.                     }
  86.                 }
  87.                 else if(targetNode1!=null)
  88.                 {
  89.                     // One node cover!
  90.                     Set cls = new HashSet();
  91.                     cls.addAll(targetNode1.cls);
  92.                     for(Character c:pc.toCharArray()) cls.add(c);
  93.                     if(isCover(cls, touchPairSet))
  94.                     {
  95.                         Node n = new Node(new Character((char)vd));
  96.                         Node root = new Node(pc.sim);
  97.                         root.addChildNode(n);
  98.                         root.addChildNode(targetNode1);
  99.                         nodeList.remove(targetNode1);
  100.                         nodeList.add(root);
  101.                     }
  102.                 }
  103.                 else if(targetNode2!=null)
  104.                 {
  105.                     // One node cover!
  106.                     Set cls = new HashSet();
  107.                     cls.addAll(targetNode2.cls);
  108.                     for(Character c:pc.toCharArray()) cls.add(c);
  109.                     if(isCover(cls, touchPairSet))
  110.                     {
  111.                         Node n = new Node(new Character((char)vd));
  112.                         Node root = new Node(pc.sim);
  113.                         root.addChildNode(n);
  114.                         root.addChildNode(targetNode2);
  115.                         nodeList.remove(targetNode2);
  116.                         nodeList.add(root);
  117.                     }
  118.                 }
  119.                 else
  120.                 {
  121.                     if(vd!=0// None node cover!
  122.                     {
  123.                         //System.out.printf("\t[Test] none node cover!\n");
  124.                         char chs[] = pc.toCharArray();
  125.                         Node n1 = new Node(new Character(chs[0]));
  126.                         Node n2 = new Node(new Character(chs[1]));
  127.                         Node root = new Node(pc.sim);
  128.                         root.addChildNode(n1); root.addChildNode(n2);
  129.                         nodeList.add(root);
  130.                     }
  131.                 }
  132.             }
  133.         }
  134.         root = nodeList.get(0);
  135.     }
  136.
  137.     /**
  138.      * BD : Make sure the composition pair from Set as 'cls' all covered in touched Pairs as 'touchPC'.
  139.      * @param cls
  140.      * @param touchPC
  141.      * @return
  142.      */
  143.     public boolean isCover(Set cls, Set touchPC)
  144.     {
  145.         Character cs[] = new Character[cls.size()];
  146.         cls.toArray(cs);
  147.         for(int i=0; i1; i++)
  148.         {
  149.             for(int j=i+1; j
  150.             {
  151.                 if(!touchPC.contains(new PairClr(cs[i], cs[j]))) {
  152.                     return false;
  153.                 }
  154.             }
  155.         }
  156.         return true;
  157.     }
  158.
  159.     public class PairClr{
  160.         public float sim = 0;
  161.         public String name = null;
  162.         public PairClr(String name, float sim){this.name = name; this.sim = sim;}
  163.         public PairClr(Character c1, Character c2){this.name = String.format("%c%c", c1, c2); }
  164.
  165.         @Override
  166.         public int hashCode() {
  167.             char chs[] = this.toCharArray();
  168.             int hash = 0;
  169.             for(char ch:chs) hash+=ch;
  170.             return hash;
  171.         }
  172.
  173.         @Override
  174.         public boolean equals(Object pc)
  175.         {
  176.             if(pc instanceof PairClr)
  177.             {
  178.                 PairClr pairClr = (PairClr)pc;
  179.                 StringBuffer sb = new StringBuffer(pairClr.name);
  180.                 //System.out.printf("\t[Test] name=%s ; Check %s and %s...\n", name, sb.toString(), sb.reverse().toString());
  181.                 if(sb.toString().equals(name) || sb.reverse().toString().equals(name)) return true;
  182.             }
  183.             return false;
  184.         }
  185.         public char[] toCharArray(){return name.toCharArray();}
  186.         @Override
  187.         public String toString(){return name;}
  188.     }
  189.
  190.     public class Node{
  191.         public Set cls = new TreeSet();
  192.         public float value = -1;
  193.         public List childNodes = new LinkedList();
  194.
  195.         public Node(Character ch){cls.add(ch);}
  196.         public Node(float value) {this.value = value;}
  197.         public Node(float value, Character ch)
  198.         {
  199.             this(value); cls.add(ch);
  200.         }
  201.
  202.         public void addChildNode(Node n){cls.addAll(n.cls); childNodes.add(n);}
  203.
  204.         public int validate(PairClr pc)
  205.         {
  206.             char chs[] = pc.name.toCharArray();
  207.             if(cls.contains(chs[0]) && !cls.contains(chs[1]))
  208.             {
  209.                 return chs[1]; /*Has one*/
  210.             }
  211.             else if(cls.contains(chs[1]) && !cls.contains(chs[0]))
  212.             {
  213.                 return chs[0]; /*Has one*/
  214.             }
  215.             else if(cls.contains(chs[0]) && cls.contains(chs[1]))
  216.             {
  217.                 return 0/*Has two*/
  218.             }
  219.             else
  220.             {
  221.                 return -1/*Has none*/
  222.             }
  223.         }
  224.
  225.         @Override
  226.         public String toString(){
  227.
  228.             StringBuffer sb = new StringBuffer("");
  229.             for(Character ch:cls) sb.append(String.valueOf(ch));
  230.             return sb.toString();
  231.         }
  232.     }
  233.
  234.     class PCComparator implements Comparator{
  235.         @Override
  236.         public int compare(PairClr o1, PairClr o2) {
  237.             if(o1.sim> o2.sim) return -1;
  238.             else if(o1.sim< o2.sim) return 1;
  239.             else return 0;
  240.         }
  241.     }
  242.
  243.     protected void _showTree(Node n)
  244.     {
  245.         if(n.childNodes.size()==0) System.out.printf("\t[SingleLink] Node=%s is leaf node.\n", n);
  246.         else
  247.         {
  248.             for(Node cn:n.childNodes)
  249.             {
  250.                 System.out.printf("\t[SingleLink] Node=%s(%f) has child node=%s...\n", n, n.value, cn);
  251.             }
  252.             for(Node cn:n.childNodes)
  253.             {
  254.                 _showTree(cn);
  255.             }
  256.         }
  257.     }
  258.
  259.     public void showTree()
  260.     {
  261.         if(root!=null)
  262.         {
  263.             _showTree(root);
  264.         }
  265.         else
  266.         {
  267.             System.out.printf("\t[SingleLink] root is null!\n");
  268.         }
  269.     }
  270.
  271.     public static void main(String[] args) {
  272.         // Initialize CompleteLink
  273.         CompleteLink link = new CompleteLink();
  274.         link.addPairCluster("AF", (float)0.9);
  275.         link.addPairCluster("AE", (float)0.8);
  276.         link.addPairCluster("AD", (float)0.6);
  277.         link.addPairCluster("AC", (float)0.5);
  278.         link.addPairCluster("AB", (float)0.3);
  279.         link.addPairCluster("BF", (float)0.8);
  280.         link.addPairCluster("BE", (float)0.7);
  281.         link.addPairCluster("BD", (float)0.5);
  282.         link.addPairCluster("BC", (float)0.4);
  283.         link.addPairCluster("CE", (float)0.5);
  284.         link.addPairCluster("CD", (float)0.3);
  285.         link.addPairCluster("CF", (float)0.2);
  286.         link.addPairCluster("DE", (float)0.4);
  287.         link.addPairCluster("DF", (float)0.1);
  288.         link.addPairCluster("EF", (float)0.3);
  289.
  290.         // Compute Hierarchy Clustering
  291.         link.compute();
  292.
  293.         // Show Hierarchy Tree.
  294.         link.showTree();
  295.     }
  296. }
執行結果如下 :


補充說明 :
[ Java Essence ] 記憶中的那個東西 : 要怎麼參考呢 (物件相等性)
JDK 6.0 > java.util.PriorityQueue
使用在儲存 Cluster Pair, 讓我們可以由較高的 Similarity 依序取出 Cluster Pair 進行處理...


沒有留言:

張貼留言

網誌存檔

關於我自己

我的相片
Where there is a will, there is a way!
