[ Java 代碼範本 ] JFreeChart : 3D BarChart - Demo 3 (多維度的3D 長條圖)

前言 :
這裡要展示的是多維的 3D BarChart, 因為是多維所以資料的容器使用類別 DefaultCategoryDataset, 而因為是 3D 的 Bar Chart, 所以透過 ChartFactory 的工廠方法createBarChart3D() 建立圖表. 而接著透過取出建立圖表的 CategoryAxis 進行顯示 Label 的旋轉 :

  1. CategoryPlot plot = chart.getCategoryPlot();
  2. // 設定 Label(Category1, Category2) 轉動角度 360度/8=45度
  3. CategoryAxis axis = plot.getDomainAxis();
  4. axis.setCategoryLabelPositions(
  5.     CategoryLabelPositions.createUpRotationLabelPositions(Math.PI / 8.0)
  6. );
接著透過 BarRenderer 設定 Bar 的寬度 :
  1. CategoryItemRenderer renderer = plot.getRenderer();
  2. renderer.setBaseItemLabelsVisible(true);
  3. BarRenderer r = (BarRenderer) renderer;
  4. r.setMaximumBarWidth(0.06); // 設定 Single Bar width 佔 所有 Space 的百分比

範例代碼 :
顯示 3D 多維的 Bar Chart.
- BarChart3DDemo3.java :
  1. package john.jfreechart.barchart;
  2.
  3. import org.jfree.chart.ChartFactory;
  4. import org.jfree.chart.ChartPanel;
  5. import org.jfree.chart.JFreeChart;
  6. import org.jfree.chart.axis.CategoryAxis;
  7. import org.jfree.chart.axis.CategoryLabelPositions;
  8. import org.jfree.chart.plot.CategoryPlot;
  9. import org.jfree.chart.plot.PlotOrientation;
  10. import org.jfree.chart.renderer.category.BarRenderer;
  11. import org.jfree.chart.renderer.category.CategoryItemRenderer;
  12. import org.jfree.data.category.CategoryDataset;
  13. import org.jfree.data.category.DefaultCategoryDataset;
  14. import org.jfree.ui.ApplicationFrame;
  15. import org.jfree.ui.RefineryUtilities;
  16.
  17. /**
  18. * This demonstration shows a 3D bar chart with item labels displayed.
  19. * Source : http://www.koders.com/java/fid106C050FCFFD2D4A9174E48FA06ED1902C2D2E15.aspx
  20. * @author John-Lee
  21. */
  22. public class BarChart3DDemo3 extends ApplicationFrame{
  23.     /**
  24.      * Creates a new demo.
  25.      *
  26.      * @param title  the frame title.
  27.      */
  28.     public BarChart3DDemo3(String title) {
  29.         super(title);
  30.         CategoryDataset dataset = createDataset();
  31.         JFreeChart chart = createChart(dataset);
  32.         ChartPanel chartPanel = new ChartPanel(chart);
  33.         chartPanel.setPreferredSize(new java.awt.Dimension(500270));
  34.         setContentPane(chartPanel);
  35.     }
  36.
  37.     /**
  38.      * Creates a sample dataset.
  39.      *
  40.      * @return a sample dataset.
  41.      */
  42.    private CategoryDataset createDataset() {
  43.         DefaultCategoryDataset dataset = new DefaultCategoryDataset();
  44.         dataset.addValue(25.0"Series 1""Category 1");
  45.         dataset.addValue(34.0"Series 1""Category 2");
  46.         dataset.addValue(19.0"Series 2""Category 1");
  47.         dataset.addValue(29.0"Series 2""Category 2");
  48.         dataset.addValue(41.0"Series 3""Category 1");
  49.         dataset.addValue(33.0"Series 3""Category 2");
  50.         return dataset;
  51.     }
  52.
  53.     /**
  54.      * Creates a chart.
  55.      *
  56.      * @param dataset  the dataset.
  57.      *
  58.      * @return The chart.
  59.      */
  60.     private JFreeChart createChart(CategoryDataset dataset) {
  61.         JFreeChart chart = ChartFactory.createBarChart3D(
  62.             "3D Bar Chart Demo",      // chart title
  63.             "Category",               // domain axis label
  64.             "Value",                  // range axis label
  65.             dataset,                  // data
  66.             PlotOrientation.VERTICAL, // orientation
  67.             true,                     // include legend
  68.             true,                     // tooltips
  69.             false                     // urls
  70.         );
  71.
  72.         CategoryPlot plot = chart.getCategoryPlot();
  73.         // 設定 Label(Category1, Category2) 轉動角度 360度/8=45度
  74.         CategoryAxis axis = plot.getDomainAxis();
  75.         axis.setCategoryLabelPositions(
  76.             CategoryLabelPositions.createUpRotationLabelPositions(Math.PI / 8.0)
  77.         );
  78.
  79.         CategoryItemRenderer renderer = plot.getRenderer();
  80.         renderer.setBaseItemLabelsVisible(true);
  81.         BarRenderer r = (BarRenderer) renderer;
  82.         r.setMaximumBarWidth(0.06); // 設定 Single Bar width 佔 所有 Space 的百分比
  83.
  84.         return chart;
  85.     }
  86.
  87.     /**
  88.      * Starting point for the demonstration application.
  89.      *
  90.      * @param args  ignored.
  91.      */
  92.     public static void main(String[] args) {
  93.         BarChart3DDemo3 demo = new BarChart3DDemo3("3D Bar Chart Demo 3");
  94.         demo.pack();
  95.         RefineryUtilities.centerFrameOnScreen(demo);
  96.         demo.setVisible(true);
  97.     }
  98. }

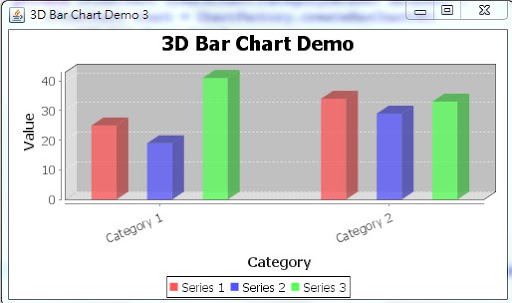

執行結果 :
