[ Windows DDP ] 計時器 : 計時器實作方式一

前言 :
在驅動程式中, 一般有兩種方式使用計時器, 一種方法是使用 I/O 計時器常式, 另一種方法是使用 DPC 常式. 這裡將介紹如何使用 I/O 計時器常式.

I/O 計時器 :
I/O 計時器是 DDK 提供的一種計時器. 使用這種計時器, 每間隔 1s 鐘系統會呼叫一次 I/O 計時器常式. 設計師可以對這種計時器稍加改進, 在計時器常式中記錄某一個計數, 初始值設置為 N. 每次進入計時器的時候計數減一, 當計數歸零時, 執行某項操作, 並將計數還原為 N. 這樣間隔 1s 的計時器就變化為間隔 N s的計時器.
I/O 計時器可以間隔 Ns 做定時, 但如果要實作對 ms 層級間隔甚至更小單位, 則需要用到另一種計時機制 (下一節介紹的 DPC 計時器). 在使用 I/O 計時器前需要先進行初始化, 初始化 I/O 計時器使用內核函式 IoInitializeTimer, 其宣告如下 :

- Syntax :
  1. NTSTATUS IoInitializeTimer(
  2.   __in      PDEVICE_OBJECT DeviceObject,
  3.   __in      PIO_TIMER_ROUTINE TimerRoutine,
  4.   __in_opt  PVOID Context
  5. );

- 參數說明 :
* 參數 DeviceObject : 這個參數是 I/O 計時器關聯的裝置物件指標
* 參數 TimerRoutine : 這個參數是 I/O 計時器關聯的計時器常式
* 參數 Context : 這個參數是傳進計時器常式的參數.

在初始化 I/O 計時器後, 可以開啟與停止 I/O 計時器. 開啟計時器後, 每隔一秒, 系統呼叫一次計時器常式. 在停止計時器後, 系統就不會進入計時器常式. 開啟計時器的內核函式是IoStartTimer, 停止 I/O 計時器的內核函式是 IoStopTimer.
需要指出的是, I/O 計時器常式執行在 DISPATCH_LEVEL 層級, 因此在這個常式中不能使用分頁記憶體, 否則會引起頁故障而導致系統崩潰. 另外 I/O 計時器是執行在任意執行緒的, 不一定是 IRP 發起的執行緒中, 因此不能直接使用應用程式的記憶體.

示例程式碼 :
下面的例子演示了如何在驅動程式中使用 I/O 計時器. 這個例子每隔一秒進入 I/O 計時器常式, 每隔 3 秒輸出一行除錯資訊. 首先在 DriverEntry 中對 I/O 計時器進行初始化 :
  1. ...
  2. IoInitializeTimer(pDeviceObj, OnTimer, NULL);
  3. ...
然後在裝置擴充中, 加入一個計數變數, 這個變數負責記錄間隔的秒數 :
  1. typedef struct _DEVICE_EXTENSION {
  2. ...
  3.     LONG lTimerCount;    // 計數變數
  4. ...
  5. } DEVICE_EXTENSION, *PDEVICE_EXTENSION;
然後定義兩個 IOCTL 碼, 分別是 IOCTL_START_TIMER 和 IOCTL_STOP. 當應用程式發起這兩個 IOCTL 請求後, 分別開啟與關閉計時器 :
- Driver.cpp (函式 HelloDDKDeviceIOControl) :
  1. #pragma PAGEDCODE
  2. NTSTATUS HelloDDKDeviceIOControl(IN PDEVICE_OBJECT pDevObj,
  3.                                  IN PIRP pIrp)
  4. {
  5.     NTSTATUS status = STATUS_SUCCESS;
  6.     KdPrint(("Enter HelloDDKDeviceIOControl\n"));
  7.
  8.     //得到當前堆疊
  9.     PIO_STACK_LOCATION stack = IoGetCurrentIrpStackLocation(pIrp);
  10.     //得到輸入緩衝區大小
  11.     ULONG cbin = stack->Parameters.DeviceIoControl.InputBufferLength;
  12.     //得到輸出緩衝區大小
  13.     ULONG cbout = stack->Parameters.DeviceIoControl.OutputBufferLength;
  14.     //得到IOCTL碼
  15.     ULONG code = stack->Parameters.DeviceIoControl.IoControlCode;
  16.
  17.     PDEVICE_EXTENSION pDevExt = (PDEVICE_EXTENSION)
  18.         pDevObj->DeviceExtension;
  19.
  20.     ULONG info = 0;
  21.
  22.     switch (code)
  23.     {                       // process request
  24.         case IOCTL_START_TIMER:
  25.         {
  26.             KdPrint(("IOCTL_START_TIMER\n"));
  27.             pDevExt->lTimerCount = TIMER_OUT;
  28.             IoStartTimer(pDevObj);
  29.             break;
  30.         }
  31.         case IOCTL_STOP:
  32.         {
  33.             KdPrint(("IOCTL_STOP\n"));
  34.             IoStopTimer(pDevObj);
  35.             break;
  36.         }
  37.         default:
  38.             status = STATUS_INVALID_VARIANT;
  39.     }
  40.
  41.     // 完成IRP
  42.     pIrp->IoStatus.Status = status;
  43.     pIrp->IoStatus.Information = info;   // bytes xfered
  44.     IoCompleteRequest( pIrp, IO_NO_INCREMENT );
  45.
  46.     KdPrint(("Leave HelloDDKDeviceIOControl\n"));
  47.
  48.     return status;
  49. }

下面編寫計時常式, 這個常式是執行在 DISPATCH_LEVEL 的 IRQL 層級. 首先注意這個常式中不能使用分頁計憶體, 另外在函式首部要使用 #pragma LOCKEDCODE. 為了證明該執行緒可以執行在任意執行緒 Context, 在這個常式的最後, 我們得到當前執行緒的名稱, 並用 log 資訊將其輸出 :
- Driver.cpp (函式 OnTimer) :
  1. #pragma LOCKEDCODE
  2. VOID OnTimer(
  3.     IN PDEVICE_OBJECT DeviceObject,
  4.     IN PVOID Context)
  5. {
  6.     PDEVICE_EXTENSION pDevExt = (PDEVICE_EXTENSION)
  7.         DeviceObject->DeviceExtension;
  8.     KdPrint(("Enter OnTimer!\n"));
  9.
  10.     //將計數器自鎖減一
  11.     InterlockedDecrement(&pDevExt->lTimerCount);
  12.
  13.     //如果計數器減到0,重新程式設計TIMER_OUT,整個過程是互鎖運算
  14.     LONG previousCount = InterlockedCompareExchange(&pDevExt->lTimerCount,TIMER_OUT,0);
  15.
  16.     //每隔三秒,計數器一個迴圈,輸出以下log
  17.     if (previousCount==0)
  18.     {
  19.         KdPrint(("%d seconds time out!\n",TIMER_OUT));
  20.     }
  21.
  22.     //證明該執行緒運行在任意執行緒context的
  23.     PEPROCESS pEProcess = IoGetCurrentProcess();
  24.
  25.     PTSTR ProcessName = (PTSTR)((ULONG)pEProcess + 0x174);//即可得到使用者處理程序
  26.
  27.     KdPrint(("The current process is %s\n",ProcessName));
  28. }

接著在 User mode 程序發起 IOCTL 呼叫 :
- main.cpp : 發出 IOCTL:IOCTL_START_TIMER 呼叫, 並於 5秒後再次發出 IOCTL:IOCTL_STOP 呼叫
  1. #include
  2. #include
  3. //使用CTL_CODE必須加入winioctl.h
  4. #include
  5. #include "..\NT_Driver\Ioctls.h"
  6.
  7. int main()
  8. {
  9.     HANDLE hDevice =
  10.         CreateFile("\\\\.\\HelloDDK",
  11.                     GENERIC_READ | GENERIC_WRITE,
  12.                     0,      // share mode none
  13.                     NULL,   // no security
  14.                     OPEN_EXISTING,
  15.                     FILE_ATTRIBUTE_NORMAL,
  16.                     NULL );     // no template
  17.
  18.     if (hDevice == INVALID_HANDLE_VALUE)
  19.     {
  20.         printf("Failed to obtain file handle to device: "
  21.             "%s with Win32 error code: %d\n",
  22.             "MyWDMDevice", GetLastError() );
  23.         return 1;
  24.     }
  25.
  26.     DWORD dwOutput;
  27.
  28.     DeviceIoControl(hDevice, IOCTL_START_TIMER, NULL, 0, NULL, 0, &dwOutput, NULL);
  29.
  30.     Sleep(5000);
  31.
  32.     DeviceIoControl(hDevice, IOCTL_STOP, NULL, 0, NULL, 0, &dwOutput, NULL);
  33.
  34.     CloseHandle(hDevice);
  35.
  36.     return 0;
  37. }

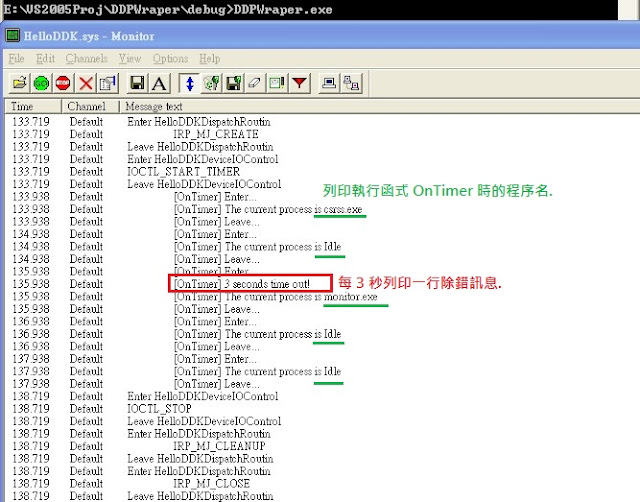

下圖為執行後 log 輸出結果, 每個 1s 進入一次 I/O 計時器常式, 另外實做了每隔 3s 輸出一行除錯資訊. I/O 計時器常式還列出當前的處理程序名, 可以發現呼叫函式 OnTimer 的並不是發起 IOCTL 請求的處理程序.
Idle 處理程序和系統處理程序一樣, 都是一種特殊處理程序, 他沒有對應的 exe 檔與之對應, 在 Windows 啟動後這兩個程序就存在於系統中了.
